Kab sma

Deskripsyon

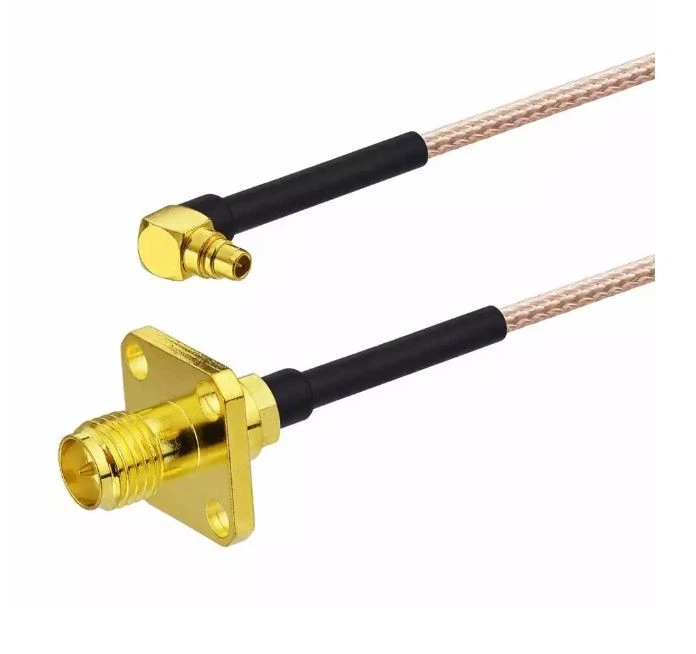

Sa a se kab SMA reyini ak Connector SMA ak RJ178, RJ174 elatriye câbles. Li ta ka konekte soti nan SMA SMA, oswa SMA SMB, oswa SMA IPEX oswa lòt konektè.

Materyo

SMA kò: lò pl. 0. 8μ "min. Plis pase nikèl pl.100μ" min. Epè sou grèv kwiv oswa kondisyon kliyan.

Kontakte PIN: Gold pl. 0. 8μ "min. Plis pase nikèl pl.100μ" min. Epè sou grèv kwiv oswa kondisyon kliyan.

Izolasyon: tflon ki reziste tanperati ki wo

Paramèt:

1. Paramèt debaz elektrik

Enpedans karakteristik: enpedans estanda a se 50 Ω, asire matche nan transmisyon siyal ak pèt refleksyon ki ba

Ranje frekans:

Creole SMA: DC 12.4GHz (kab semi-rijid ka rive nan 18GHz)

Segondè pèfòmans vèsyon: Gen kèk modèl ki sipòte 24GHz oswa 26.5GHz (tankou Vacuum RF Connectors)

2. Pèfòmans transmisyon siyal

Pèt ensèsyon:

Nan 6GHz, pèt la se mwens pase oswa egal a 0.

Vòltaj kanpe rapò vag (VSWR):

Koneksyon dirèk (kab fleksib): VSWR mwens pase oswa egal a 1. 10+0 002F (F se frekans, inite: GHz)

Dwat kab semi-rijid: VSWR mwens pase oswa egal a 1. 05+0. 001F 14.

Bent Koneksyon: VSWR mwens pase oswa egal a 1. 20+0.

3. Rezistans vòltaj ak pèfòmans izolasyon

Rezistans izolasyon: pi gran pase oswa egal a 5000m ω (anba anviwònman estanda)

Rezistans vòltaj:

Travay vòltaj: maksimòm 335V RMS (valè efikas)

Vòltaj pann: Kapab reziste 1000V RMS (estanda nivo lanmè)

1. Pèfòmans Kontakte ak estabilite

Kontakte rezistans:

Ant kondiktè enteryè: mwens pase oswa egal a 3m ω 45.

Ant kondiktè ekstèn: mwens pase oswa egal a 2m ω 45.

Pousantaj fwit (anviwònman vakyòm):<10 ⁻¹² Pa · m ³/s (vacuum sealed model)

5. karakteristik aplikasyon segondè frekans

Konsepsyon materyèl:

Se kondiktè enteryè a te fè an lò-plake kwiv diminye gwo-frekans pèt siyal

Kouch kondiktè ekstèn (tankou PLATING ajan oswa nikèl) amelyore rezistans korozyon ak konduktiviti

Estabilite faz: flote faz ki te koze pa tanperati chanje mwens pase oswa egal a 0. 05 degre / degre (modèl konsepsyon espesyal)

Avantaj:

Ba konstan dielèktrik

Chalè retresi flanm Rating

Ba VSWR

Pèt ensèsyon ki ba

Pèt Retounen Low

Bon efikasite sele

Bon pèfòmans Bend

Waterproof

Pwoteksyon efikasite

Gwo kapasite pouvwa

Konekte serye

PLATING antisepsis ak reziste fwotman

Fasil enstale

Aplikasyon:

Jaden Kominikasyon: Transmisyon siyal segondè frekans nan estasyon baz ak ekipman satelit

Senaryo Tès: Koneksyon rapid ant enstriman laboratwa ak aparèy pòtab

Endistriyèl ak konsomatè elektwonik: interconnexion nan ti aparèy tankou detèktè ak dron

Anbalaj

1, estanda ekspòtasyon katon.

2, Customized anbalaj se tou akeyi.

Livrezon

1, 5 jou travay pou echantiyon.

2, 7 jou travay pou machandiz pwodiksyon an mas.

3, Express, Air, Marin ak Kliyan espesifye anvwa ki disponib.
